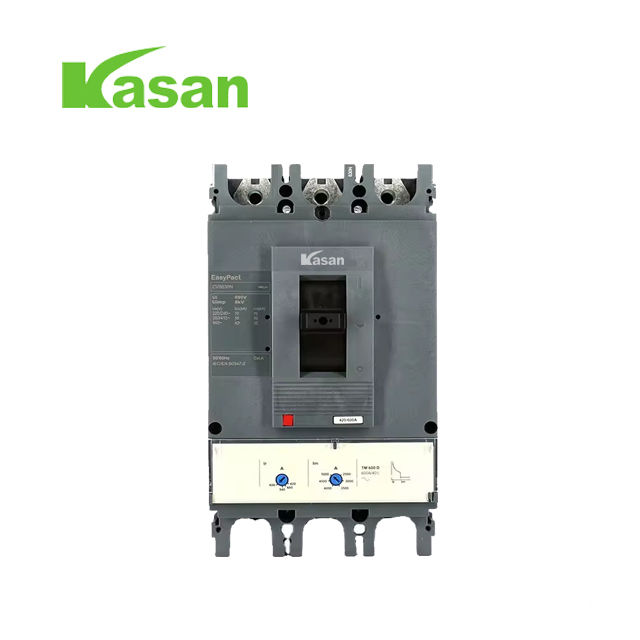

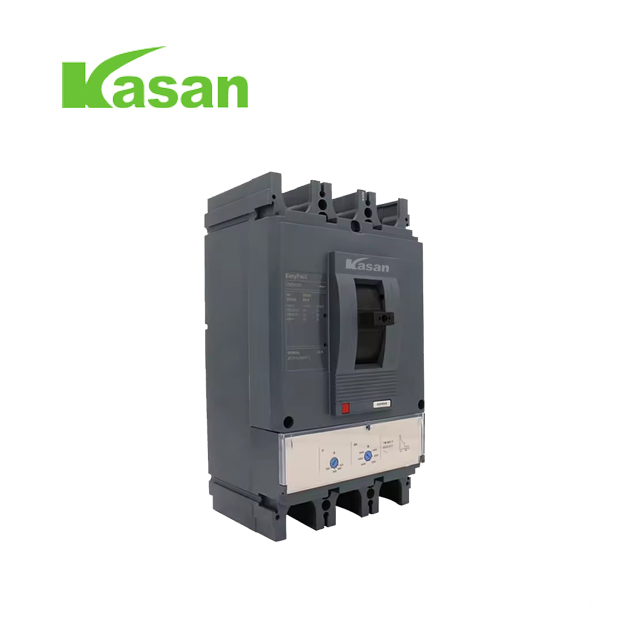

CVS400F 3P 400AMP Circuit Breaker

CVS400F 3P 400AMP Circuit Breaker

Περιγραφή

Το CVS400F 3P 400AMP Circuit Breaker είναι ένας διακόπτης κυκλώματος 400A με ονομαστικό ρεύμα 400A από το EasyPact CVS400F. Η ονομαστική χωρητικότητα θραύσης (ICS) είναι 36ka σε 415VAC και πλήρης εμβέλεια με ICS = 100%ICU. Η έκδοση του Breaker είναι το πλαίσιο 3poles με ανίχνευση σε 3poles, επίσης συνοδεύει τη μονάδα ταξιδιού ETS 2.3 για ηλεκτρονική προστασία. Είναι συμμορφώνεται με το πρότυπο IEC60947-2 για το τμήμα των κυκλωμάτων. Αυτή η συσκευή είναι πιστοποιημένη για λειτουργία στο περιβάλλον του βαθμού ρύπανσης III όπως ορίζεται IEC60947-1 & IEC60664-1 και σεβαστή για την απαίτηση ROHS ως ευρωπαϊκή οδηγία για το περιβάλλον EC/2002/95. Μπορεί να τοποθετηθεί με μαύρη πλάκα ή σιδηροτροχιά, επίσης μέσω της πόρτας του διακόπτη της κατηγορίας II χωρίς υποβάθμιση της μόνωσης του πίνακα. Το μπροστινό μέρος της εναλλαγής προσφέρει προστασία IP40, αλλά όταν είναι εξοπλισμένη εκτεταμένη περιστροφική λαβή μέσα στον πίνακα διανομής, πρόσθετος βαθμός προστασίας IP54 για εκτεταμένη περιστροφική λαβή. Αυτή η σειρά διαθέτει υποδοχές για ηλεκτρικά βοηθητικά συστήματα (MN/MX/OF/SD), ανάλογα με τον τύπο της μονάδας ταξιδιού εάν εγκατασταθεί η περιστροφική λαβή. Η σταθερή διάσταση είναι πλάτος 140 mm, ύψος 255mm, βάθος 110mm. Ο στόχος της εκτομής είναι να διαχωριστεί ένα κύκλωμα orapparatus από το υπόλοιπο ασύστημα που ενεργοποιείται με την τάξη ότι το προσωπικό μπορεί να πραγματοποιήσει τις εργασίες σε απομονωμένα μέρος στην τέλεια ασφάλεια. Iiswitchboards χωρίς υποβάθμιση της μόνωσης του theswitchboard. Η εγκατάσταση δεν έχει ειδική λειτουργία, ακόμη και όταν ο διακόπτης κυκλώματος είναι εξοπλισμένος με περιστροφική λαβή.

2. ΕΠΙΣΤΡΟΦΗ:

3 και 4 εκδόσεις πόλων

3 μεγέθη πλαισίων

Ονομασμένο ρεύμα από 16 έως 630 α

Χωρητικότητα θραύσης από 25 έως 50 ka στα 400/415 V

Προστασία γης-διαρροής από τη σχετική ενότητα VIGI

Θερμική μαγνητική και ηλεκτρονική προστασία διαθέσιμη για ολόκληρο το εύρος

Εκτεταμένη, ρυθμιζόμενη θερμική προστασία από 0,7 έως 1 φορές (TMD) ή 0,5 έως 1 φορές (ηλεκτρονική) Η βαθμολογία της μονάδας ταξιδιού

3.SheetProduct NAMECVS400F MCCBPOLE3PAMP RANDE320A 400ABREAKING CAPUTION36KA/415 V ACelectrical Durability12000 CyclesMechmechanical Durability30000 CyclesProduct ή Component Typecircuit Breakernetwork TypeAcnetWork Frumans Ρύθμιση ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης χρόνου ρύθμισης 0.7 ... 1 x inlong ρύθμιση καθυστέρησης Τύπου CypeFixedControl TypetoGgLeMounting ModefixedMounting Beatfory Height161 Mmwidth105 Mmdepth86 MMPRODUCT WEADERS2KG/PCSSTANDSENTEN/IEC 60947
